El objetivo de este curso es Mantener equipo automático en condiciones optimas de operación mediante procedimientos de Mantenimiento Preventivo y Correctivo, así como el uso de Bitácoras de Trabajo.
Para empezar este curso, primero haremos una evaluación diagnóstica , para definir las estrategias didácticas que usaremos, para cumplir con los criterios de Pertinencia y Relevancia , para llegar a una Evaluación Auténtica.
Actividad 1 Evaluación Diagnostica
Como hemos comentado, es importante definir que es una Maquina o Proceso Automático, y lo hemos definido como un dispositivo capaz de regularse a si mismo, mediante dispositivos de entrada (sensores) dispositivos de salida (actuadores) y una unidad central de procesos (controlador).
Ademas los sistemas automáticos pueden ser solamente Electromecánicos , por ejemplo el control de un Aire Acondicionado , o Mecatronicos, como un Equipo CNC, donde se tiene Retroalimentacion de Velocidad, Posición, Aceleración, Torque, etc.
Como hemos comentado, el motor eléctrico es una Maquina que Transforma la Energía Eléctrica en Energía Mecánica, y que al final de cuentas se traduce en un Trabajo realizado.
La rapidez con que se desarrolla un trabajo se llama Potencia y sus unidades son los Watts y Caballos de Fuerza (HP)entre otros.
Tendrán que investigar como Fabricar un Motor eléctrico CD casero, para presentarse a mas tardar el dia
Pueden revisar el siguiente video para darse una idea.
Vean el siguiente motor basado en solenoide, este no se fabricara.
A continuación les presento la Rubrica para evaluar la actividad anterior.
Rubrica de evaluación Act 2.
Actividad 3 Ensamble de un motor eléctrico industrial.
Desarmar un motor eléctrico industrial, en el taller del EBC, dibujar sus partes en el cuaderno y volver a ensamblarlo, escribir el procedimiento o bitácora que usaron para el desarme y ensamble en equipo de 4 personas.
Esta actividad tendrá que ser realizada el día Martes 3 de Septiembre.
Contesta el siguiente cuestionario.
Actividad 4 Simbologia de control eléctrico en el Sistema Americano y sistema Europeo.
Investigar los diferentes símbolos de dispositivos de entrada, y salida en un sistema de Control eléctrico, para el sistema Americano (ANSI) y sistema Europeo (DIN).
Actividad 5 Conexión eléctrica de un arrancador magnético trifasico a través de una estacion de botones.
Todos los motores eléctricos trifasicos requieren un dispositivo que le transfiera la energía por medio de un arrancador, el cual puede ser electromagnético o electrónico. En esta practica ustedes tendrán que armar el circuito de arranque paro a 3 alambres de un motor eléctrico trifasico 220 vca, con los tableros con que cuenta el taller EBC. Deben considerar usar lentes de seguridad, ademas de que las conexiones que realicen deben asegurar el corte de suministro de energía eléctrica. Ya que terminen deberá el profesor aprobar que se energice el circuito y se valide su operación.
Ademas vean el siguiente vídeo de Conexión de Potencia de un Motor Trifasico a un Arrancador.
Y un segundo video donde pueden observar la Conexion del Circuito de Control.
Actividad 5
Actividad 6. Conexión eléctrica de un motor eléctrico trifasico a través de una estación de botones loca y remota.
Como hemos comentado, existe maquinaria que requiere una estación de botones de arranque - paro local , y una estación de botones de arranque - paro remota, debido al tamaño o longitud de la misma. Algunos ejemplos son las maquinas corrugadoras para cartón, o lineas de procesos que requieren varias estaciones de arranque-paro para el operador de la maquina en el área que le toca trabajar.
Esta actividad sera evaluada con la siguiente Rubrica.
Actividad 6
Actividad 7. Conexión eléctrica de un arranque secuencial de 2 motores.
En la industria, los arranques de motores eléctricos, son imprescindibles, para aplicaciones donde se requiere secuenciacion, como por ejemplo, lineas de Molienda y Limpia para las empresa Molineras de Trigo, secuencias de arranque de bandas transportadoras, etc.
Por favor revisen el siguiente link para la conexión eléctrica del Circuito de Linea y Circuito de Fuerza en el sistema Americano y Sistema Europeo.

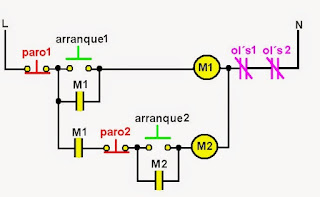

Circuito eléctrico para arranque secuencial de 2 motores
Es necesario armar el siguiente circuito para comprobar su funcionamiento, en equipo de 5 personas.
Recuerden que se va a considerar en la evaluación de la practica, la seguridad personal, el trabajo en equipo y la interpretación del diagrama eléctrico.
A continuación se presenta la Rubrica de Evaluación.
Actividad 7
Actividad 8. Conexión eléctrica de un arranque reversible.
Los arranques reversibles de motores eléctricos son muy utilizados, y su aplicación es muy variada, como por ejemplo, las puertas de Garage, los elevadores eléctricos de las ventanas de los autos, los elevadores industriales, las lavadoras industriales, etc.
A continuación se propone el circuito que deberán armar,
Por favor apóyense observando el siguiente vídeo
A continuación se presenta la Rubrica de Evaluación.
Actividad 8
Para terminar de evaluar la Primera Unidad, tendrán que contestar la siguiente Actividad 9, de manera breve.
También les comento que la gran mayoría ha puesto mucha atención en aprender como Interpretar diagramas eléctricos, así como su conexión eléctrica.
